Схемы электропроводки и электрические схемы на KIA ceed JD

[PosaD]

Тут выкладываем электрические схемы и все что с этим связано.

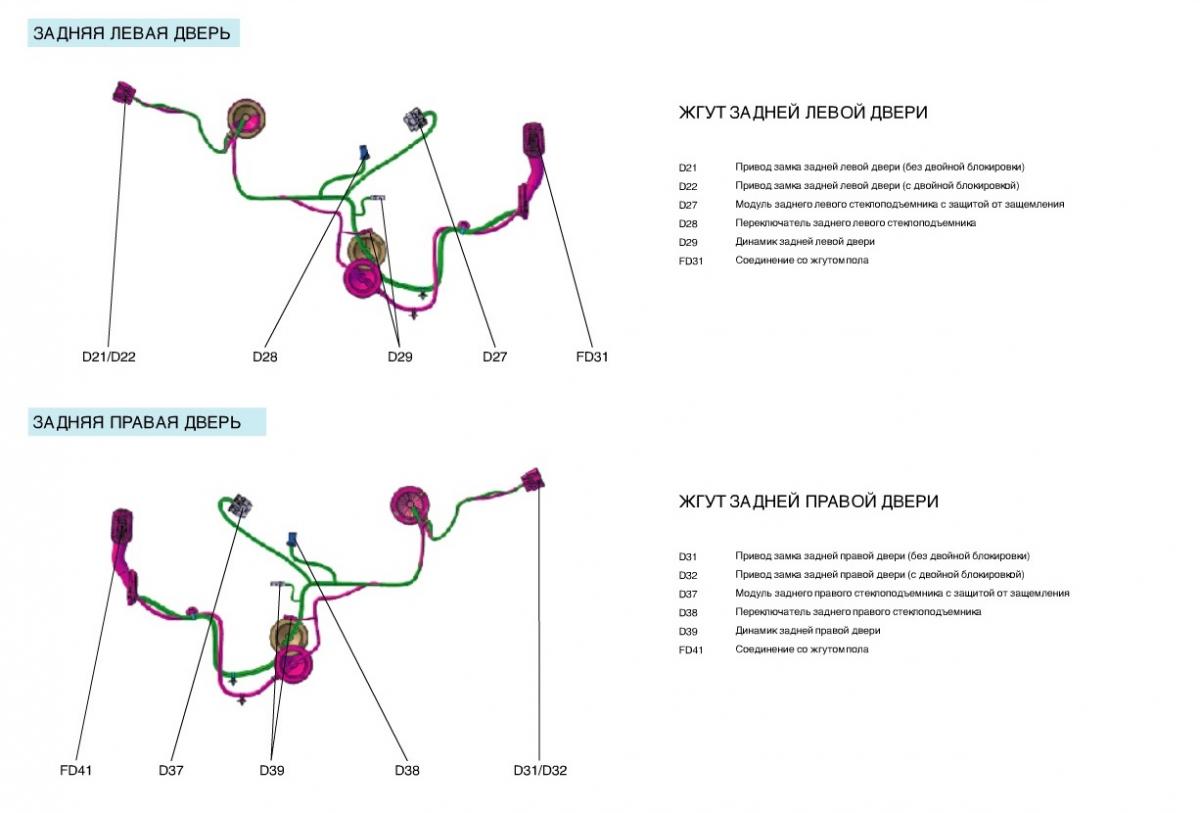

Задняя левая и правая дверь

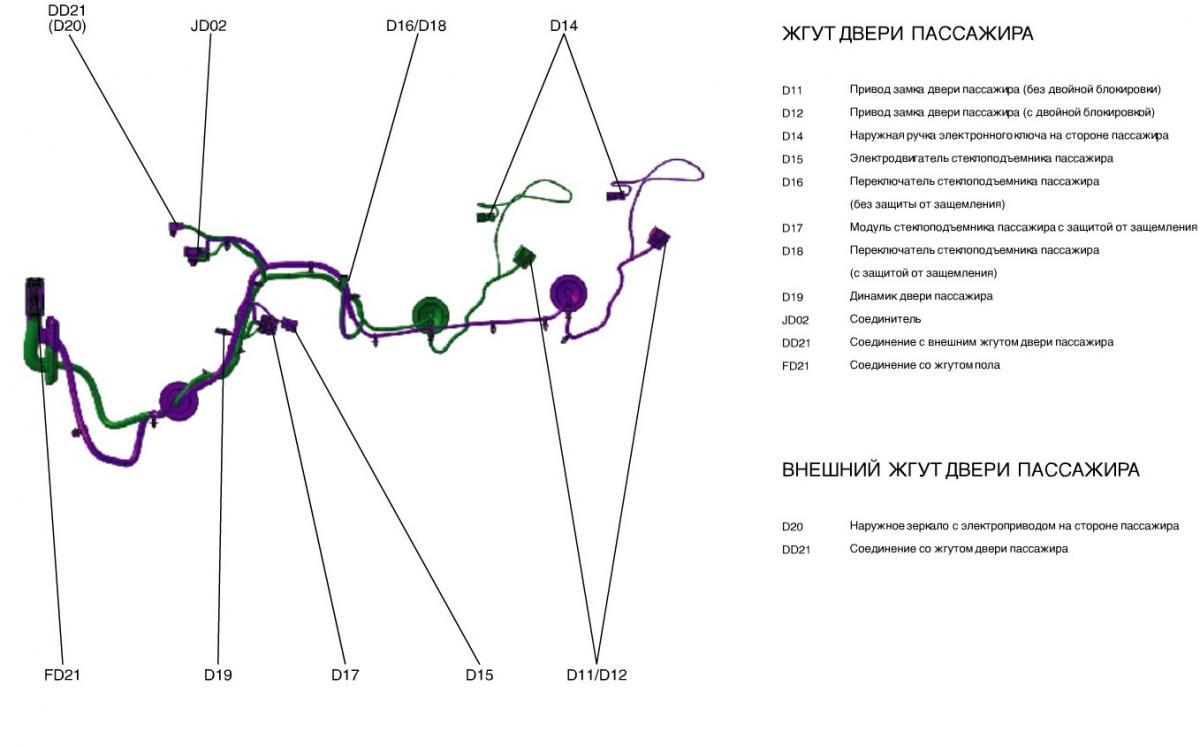

Передняя правая дверь (пассажира)

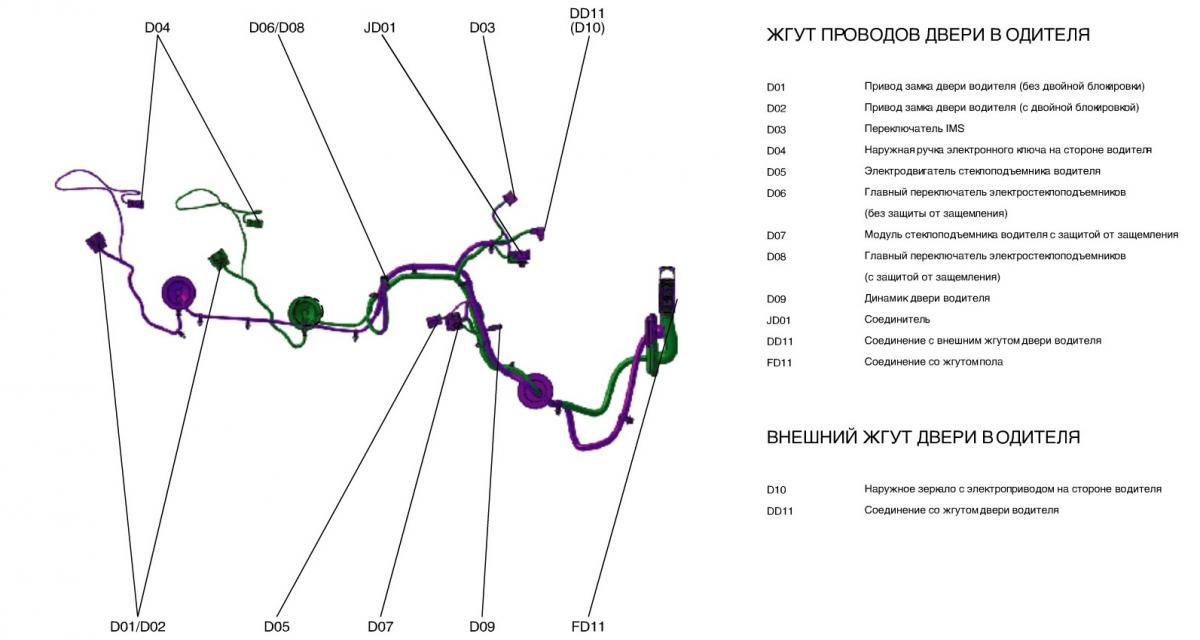

Передняя левая дверь (водителя)

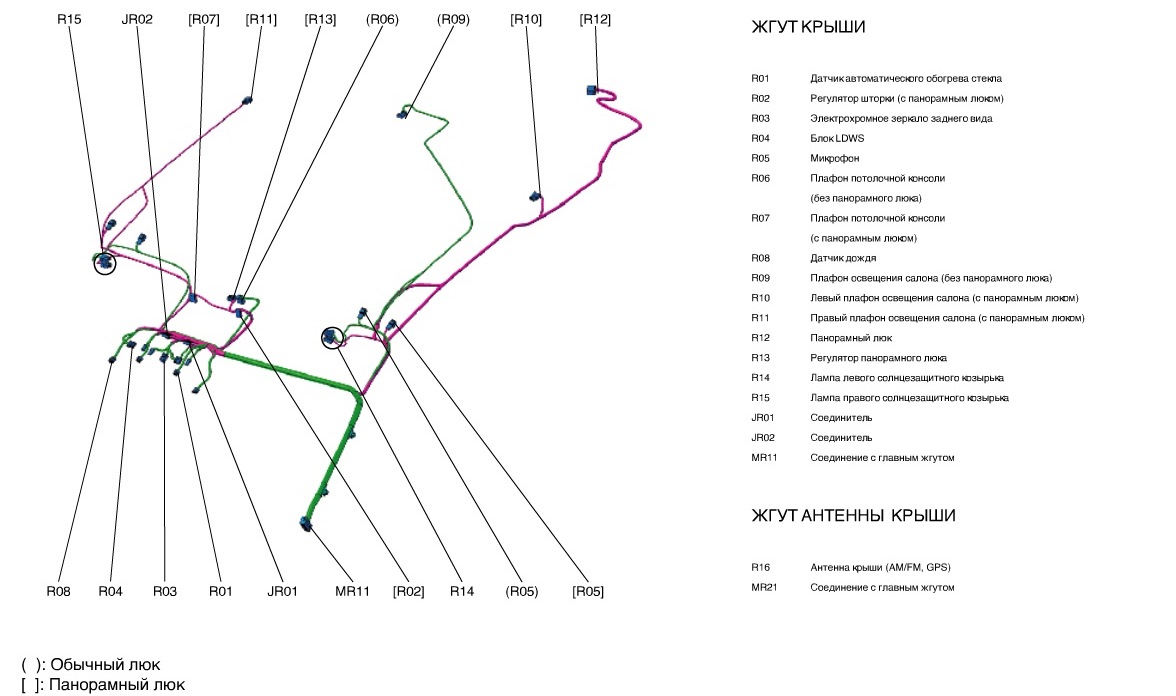

Крыша

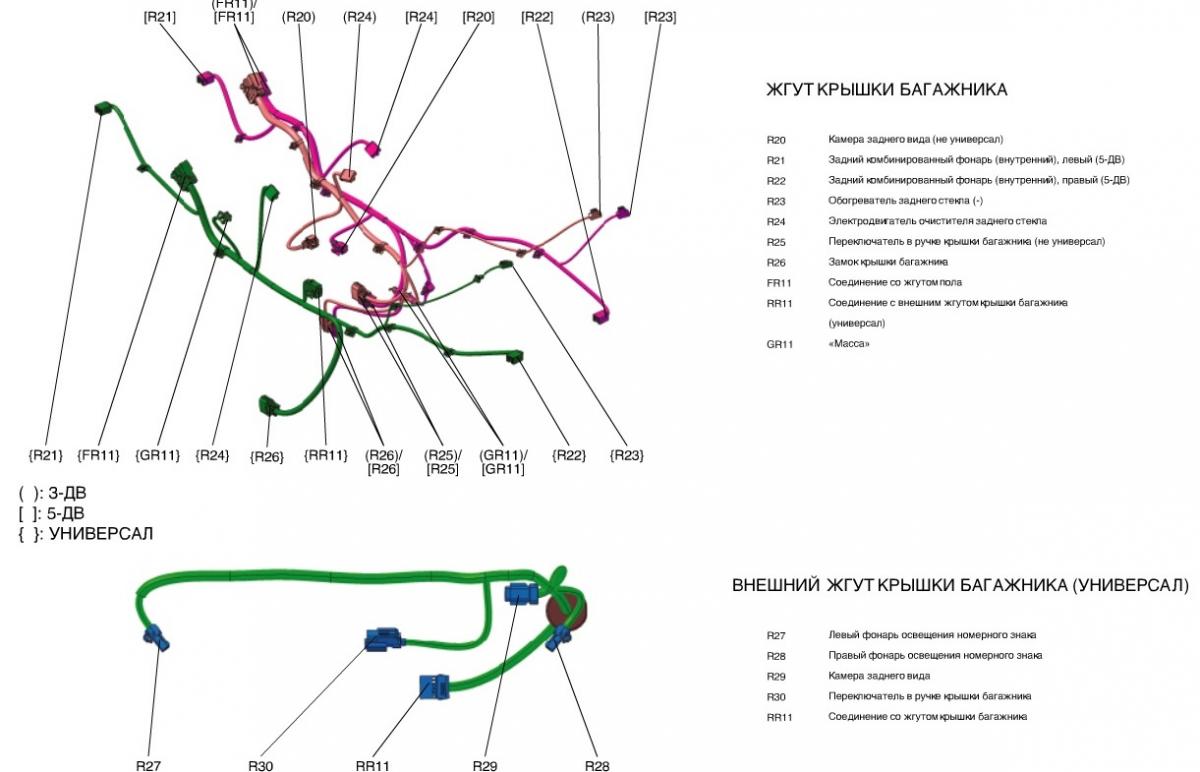

Крышка багажника (ceed, proceed, sw)



Точки соединения с массой

[psionic88]

Господа, я так понимаю даже в классической схеме электропроводки уже установлены релюшки и предохранители на подключение Дхо+Птф? Остается только заменить под рулевой переключатель, сами птф с рамками и провести проводку минусы к кузов и 2 плюса к интеллектуальной распределительной коробки I\P-B к контактам 27 и 28? получается индикация на приборке и работа птф. Кто в электрике разбирается, стоят ли там и правда эти реле?

[Nikolaj]

реле и предохранители врят ли стоят скорее всего  просто пустые места. нужно смотреть монтажный блок в живую. там же на крышках с обратной стороны расписано расположение

[RudyLion]

Предохранителей лишних стоит дофига в обеих коробках, недавно в них ковырялся-разбирался. Реле как таковых у нас нет, всем заведует Интеллектуальная Распределительная Коробка, а она скорее всего у всех одинаковая, делать их разными невыгодно с точки зрения массового производства. В главном шлейфе практически все возможные провода присутствуют в любых комплектациях исходя из тех же соображений, отсутствуют только наиболее экзотичные, типа передачи видеосигнала к зеркалу с монитором.



Так что попробовать наверное стоит.

[psionic88]

реле и предохранители врят ли стоят скорее всего  просто пустые места. нужно смотреть монтажный блок в живую. там же на крышках с обратной стороны расписано расположение

http://www.drive2.ru/l/3223928/ ну вот судя по этой записи, все готово, только запиновать 2 провода в блок, и все будет работать

[Nikolaj]

похоже так. конструктор 18+ :rolleyes:

[psionic88]

похоже так. конструктор 18+ :rolleyes:

ладно попробую, сегодня придти должен подрулевой, как придет начну процесс внедрения, потому все опишу)

[Nikolaj]

с подушкой аккуратней. после отключения АКБ покури подольше, кондёры они хитрые

[psionic88]

с подушкой аккуратней. после отключения АКБ покури подольше, кондёры они хитрые

Да я читал про нее. Часок выжду. Но всеравно стремно ее снимать. маску хоккейную одеть может[emoji12] [emoji26]

[psionic88]

Как я и было написано что подключение через интелектуальную респределительную коробку i/p -b контакт 27 и 28, при включении режима птф на под рулевом лепестке появляется +12 вольт. Теперь появился такой вопрос, кто нибудь может проверить при включении передних птф щелкает реле под приборкой? Когда задние включаю щелкает, а передние нет

[psionic88]

Так чего сможет ли кто нибудь проверить щелкает ли реле при включении птф передних? Сегодня, завтра

[Nikolaj]

Так чего сможет ли кто нибудь проверить щелкает ли реле при включении птф передних? Сегодня, завтра

Точно так. Передние молча включаются, задние тихим щелчком сопровождаются вкл/выкл





[psionic88]



Так чего сможет ли кто нибудь проверить щелкает ли реле при включении птф передних? Сегодня, завтра

Точно так. Передние молча включаются, задние тихим щелчком сопровождаются вкл/выкл



отправлено почтой России

Огромное спасибо[emoji106] .

[Nikolaj]





Так чего сможет ли кто нибудь проверить щелкает ли реле при включении птф передних? Сегодня, завтра

Точно так. Передние молча включаются, задние тихим щелчком сопровождаются вкл/выкл



отправлено почтой России

Огромное спасибо[emoji106] .

[emoji12]





[Voltik]

Добрый день!

Kia Ceed JD обычный ключ.



Где находится провод идущий на антенну штатного радиоканала? Хочу его обрубить, что бы при определенном алгоритме нельзя было открыть машину штатным ключом.
