Антена - плавник на крышу

[kryt]

всем привет)
купил плавник и решил не делать муляж, я сделать полноценную антенну.
Для того что бы снять антенну, необходимо отогнуть обшивку потолка, для этого открываем багажник и видим на потолке несколько клипс, поддеваем их и отщелкиваем, лучше конечно купить сразу запасные клипсы, так как часто ломаются, я вот второй раз снимал сломал, первый повезло)

далее я, чтобы не снимать потолок, просто отгибал и ключем на 19 откручивал болт, который крепит саму антенну, (болт был в этом отверстии)

предварительно, естественно, отщелкнув все провода от антенны,





откручиваем и вынимаем ее вверх.



Вуаля-она у нас в руках.
Затем приступаем к разбору самой антенны- отсоединяем резиновый уплотнитель, он просто входит в пазы,

затем видим два болтика, откручиваем их и отщелкиваем плату антенны.





Берем плавник — в его, так скажем дне, делаем соответствующие отверстия для платы.
Штатная *палочка* антенны не влезла в плавник, сделал импровизированную спираль для этого и закрепил ее на термоклей внутри плавника и подсоединив в разъему в плате…





Потом просто соединяем все части, поставив резиновый уплотнитель и проклеив шов между дном и плавником клеем/силиконом (я использовал эпоксидный, так как был под рукой).











Ну и остается только поставить плавник на штатное место, продублировав резиновым уплотнителем вокруг отверстия или думаю сойдет двухсторонний скотч — для того чтобы вода не попадала в салон.



Всем спасибо всем удачи)

[ветас77]

А какой толк от этой платы, если так <нехорошее слово> радио играет? Может она не работает? Плавник лучше радио берет, или он в большей степени для красоты?

[Роман]

Плавник вообще радио не берёт, т.к. в нём ничего нет. Служит он в виде муляжа для штатной антенны. В указанном случае, антенна в него не влезла. Я то сначала подумал, что в нём какая-то начинка есть, ан нет.

А сколько сие стоит?

[alex265]

Зачем такие сложности?

[ветас77]

Ну таки автор вмонтировал в плавник родную плату и самодельную антенку, вот я и спрашиваю есть улучшение по приему радио?

[kryt]

100р,только для красоты,сигнал остался старым

[Бывалый]

Ф топку такой геморой.. :af:

[DimOFF]

Хотелось бы увидеть фото немного с большего расстояния и с разных видов. Ну и есть же автомобили где плавник красиво смотрится (если об эстетике говорить), а функциональность хуже ведь не стала.

[alex265]

Ф топку такой геморой.. :af:

http://www.ebay.com/itm/05-09-up-Kia-Sportage-Shark-Fin-Antenna-AM-FM-Silver-/180588736657?pt=Motors_Car_Truck_Parts_Accessories&hash=item2a0bed7091&vxp=mtr



Всё просто.

[kryt]

Ф топку такой геморой.. :af:

не вижу ничего сложного)

[kryt]

Хотелось бы увидеть фото немного с большего расстояния и с разных видов. Ну и есть же автомобили где плавник красиво смотрится (если об эстетике говорить), а функциональность хуже ведь не стала.

[DimOFF]

Спасибо kryt за фото. Ну в общем я думаю, что хуже не стало. Машина смотрится с плавником нормально. Просто из-за того что <нехорошее слово> у сида ну как-бы такой покатый, он не сразу заметен. Увижу у кого-нибудь в живую, тогда решу сделать так-же себе или нет.

[kolaska]

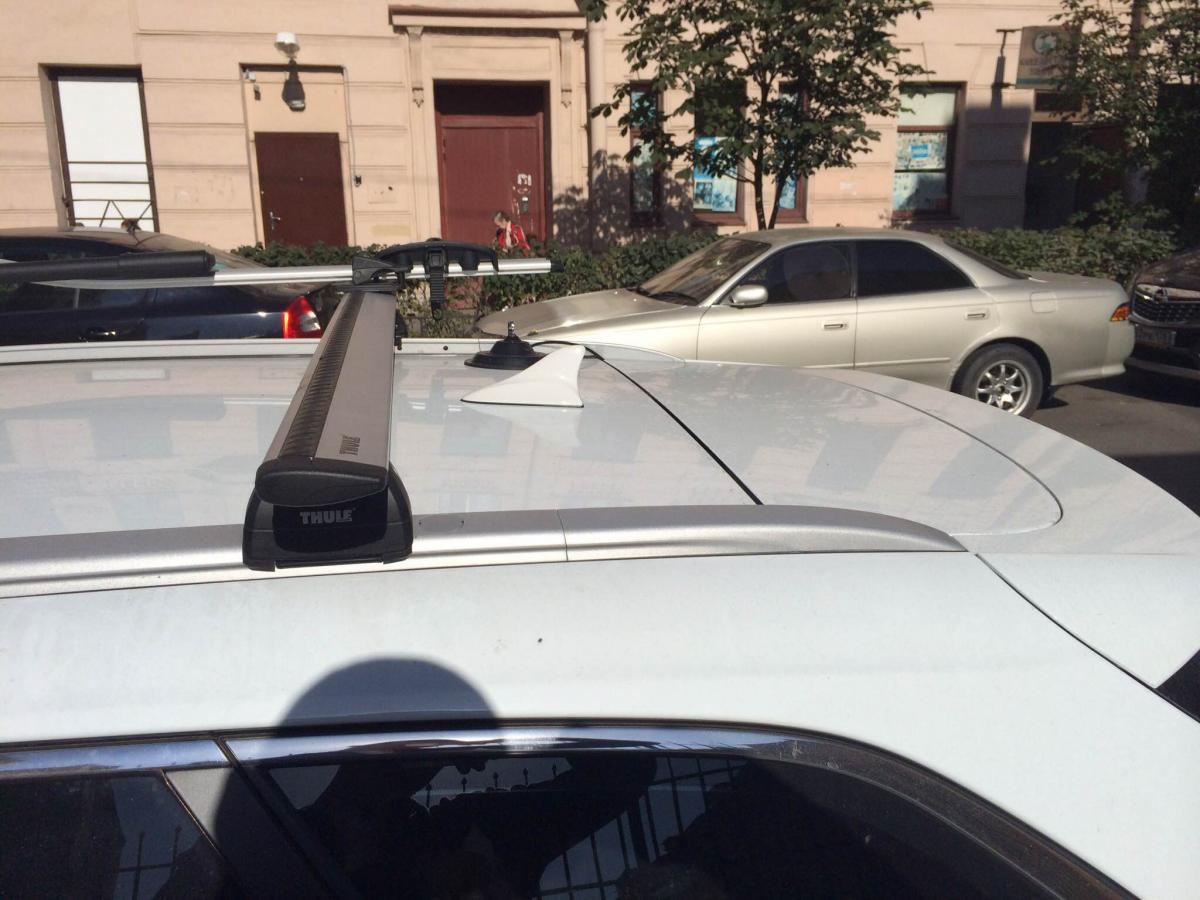

вот мой  плавник. оригинал mobis. вытащил начинку и внутрь поставил fun pro.
