[Дмтр]

Лампу проверил на прозвонить после этого были поставлены еще две лампы для проверки теории,питание мерял на контактах подачи питания на фонарь при снятой лампе.диод стоит в плафоне,смогу сфотать - выложу.

[Cheldon]

Сфоткай, пожалуйста. Интересно - накуя?

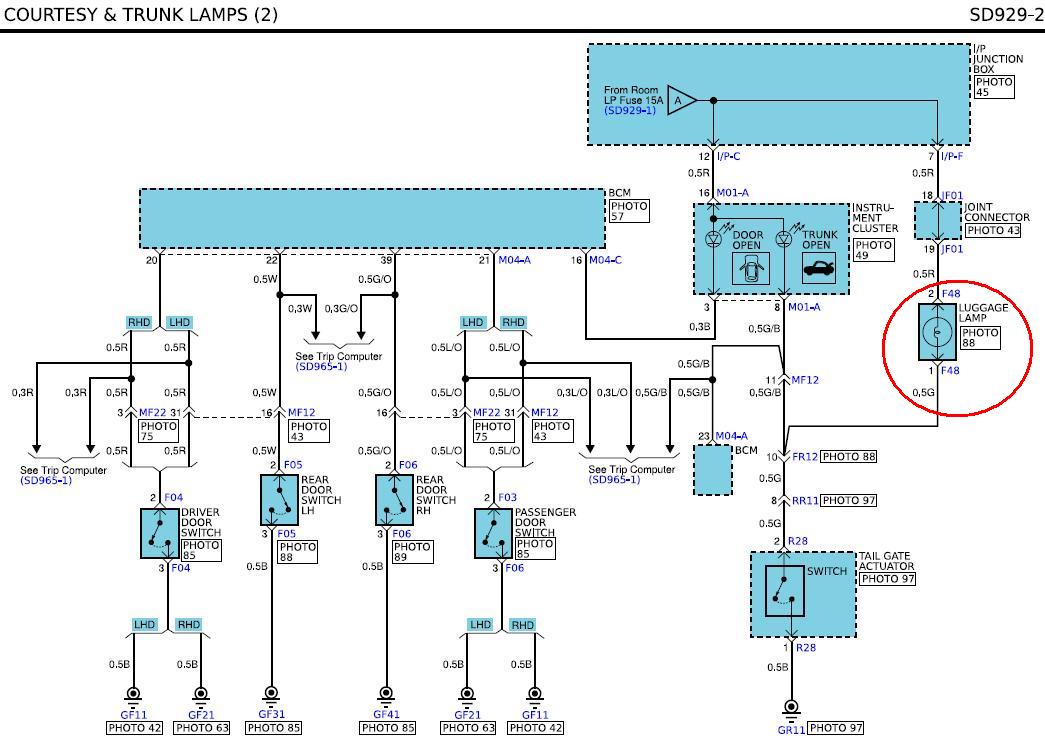

Лампа багажника отмечена красным.

И всё-таки не должно быть там диода, а измеренное питание "просачивается" через другие цепи. ИМХО копать нужно в сторону замка закрытия багажника (TAIL GATE ACTUATOR), в котором установлен переключатель: Закрыто-Открыто. Именно через него "Земля" подается на лампу багажника и пиктограмму TRUNK OPEN (Багажник открыт) на панели приборов.

Кстати, при открытом багажнике, TRUNK OPEN на панели приборов горит? Если я прав насчет переключателя в замке закрытия багажника, то не должна.

[Дмтр]

IMG 20161019 094855 611 посмотри в галерее

[Cheldon]

Не нашел. Прикрепи к сообщению.

Я отредактировал своё предыдущее сообщение. Посмотри и почитай...

[Дмтр]

https://www.ceedjdclub.ru/forum/gallery/image/1079-img-20161019-094855-611/



https://www.ceedjdclub.ru/forum/gallery/image/1080-img-20161019-114929-611/

[Cheldon]

Ладно, "уговорил" :22:

В проводке его нет, а вот в самом плафоне: он не пропускает ток в (из) другие цепи (на приборную панель) при горящей лампе багажника.

Повторюсь: TRUNK OPEN на панели приборов горит? Если я прав насчет переключателя в замке закрытия багажника, то не должна.

[Дмтр]

Поеду домой проверю

[Дмтр]

Указатель открытого багажника работает

[lesnoy]

Есть там диод, собака такая ))) Внутри плафона. Лампочке он, конечно, не нужен. Но поскольку на лампочке сходятся цепи замка, концевика багажника, а там и сигналка и т.п. - он имхо развязывает цепи. Понять какие именно у меня терпения не хватило по схемам ползать )))

Диод надо проверить. Один случай его умирания я точно помню. Ему же там несладко, рядом с горящей лампочкой )))

Уверен что можно брать любой, самые распространённые 1N4007



Да, так а 12 вольт-то есть на плафоне?

[Дмтр]

Есть там диод, собака такая ))) Внутри плафона. Лампочке он, конечно, не нужен. Но поскольку на лампочке сходятся цепи замка, концевика багажника, а там и сигналка и т.п. - он имхо развязывает цепи. Понять какие именно у меня терпения не хватило по схемам ползать )))

Диод надо проверить. Один случай его умирания я точно помню. Ему же там несладко, рядом с горящей лампочкой )))

Уверен что можно брать любой, самые распространённые 1N4007



Да, так а 12 вольт-то есть на плафоне?

Есть.

[lesnoy]

Это хорошо, значит или лампа или диод, лампу после трех испытанных теперь исключаем из подозреваемых )

[Дмтр]

Записался к ОД на вторник. Вроде гарантийный вопрос.

[Дмтр]

Приговорили к гарантийной замене, в наличии нет. Под заказ. Второй случай на памяти гарантийщика. Скорее всего виной моя привычка не закрывать багажник на даче. Перегрелся диод вот и все. Замок не закрывал вручную потому что пару раз захлопывает багажник забыв про закрытый замок. Звук очень неприятный.

[koljamba]

Наступила зима, выехал я подёргать ручник, и .... фигу тебе! ЕСЦ полностью не отключается... Я честно сказать вообще не понял что отключает кнопка на панели, так как АБС остаётся работать, анти занос - также. Как нибудь можно всё это отрубить не дёргая предохранители?

[Fontopia]

Наступила зима, выехал я подёргать ручник, и .... фигу тебе! ЕСЦ полностью не отключается... Я честно сказать вообще не понял что отключает кнопка на панели, так как АБС остаётся работать, анти занос - также. Как нибудь можно всё это отрубить не дёргая предохранители?

Только что проверил - да, АБС остаётся работать, но она тебе для ручника и не нужна, а анти занос вроде выключается, лампочка не мигает, буксовать даёт, машину сносит.
