Штатное ГУ с Navi ВОПРОС!

[Dimasik]

Всем привет!

Машинка у меня в комплектации Люкс, штатное ГУ монохромное с блутуз  и управлением на руле!

Поставил Штатное ГУ с навигацией от премиума, перестала работать мультимедиа, а точнее USB/AUX и  управление на руле, при нажатии на магнитоле кнопки мультимедиа пишет "нет активированных мультимедийных устройств" как с этим бороться?



Может кто еще знает где купить под нее рамку черный хром?

[PosaD]

Вот у него  спроси, как он ставил - http://www.drive2.ru/users/calvinbest/
У него должна быть схема.

Долго длилась эта история. Несколько раз хотелось всё бросить, но что то останавливало и двигался дальше.

В итоге почти 6 месяцев экспериментов, подбора комплектующих и прочего, вопрос наконец то подошёл к своему логическому завершению.



Имеем стандартную родную магнитолу от комплектации Premium.

Как выяснилось сразу же после подключения, из проводки от комплектации Prestige подходит только кабель питания и работает одна колонка из 6 имеющихся. Корейцы решили в тех же коннекторах изменить полностью очередность проводки, зачем… не знаю!



Решил идти сложным путём, сделать переходник, с помощью которого в любой момент можно всё вернуть в спять.

Коннекторы, провода и пины (кроме одного для камеры заднего вида от престижа) неожиданно нашлись на ebay, у продавца готовых переходников. После не длительной переписки проадвец выслал всё необходимое + переходник для радио антены и GPS антена.





Далее нашлась вся необходимая документация, составил таблицу как необходимо перепиновывать провода и началась работа.





После того как закончил с перепиновкой, всплыл ещё момент. Что бы заработал штатный USB/AUX необходимо заказать данную деталь и часть проводки от Премиума.

Заказали, приехало!



Фото чуть позже!



Итак, всё необходимо собрали, начинаем установку.





ИТОГО:

1) Все кнопки работают.

2) Навигация работает.

3) USB работает (AUX подключу чуть позже, весной на природе)

4) Голосове управление работает.



Готов отвечать на вопросы! :)



[UNITA]

Я в своё время приобрела ШГУ с навигацией из премиум версии, так как самостоятельно установить ее не представлялось возможным, обратилась в сервис и там ребята на ура справились с задачей https://youtu.be/8hPnqaSbQiY

Может кому поможет видео в установке

[Сергей Баталов]

где взять распиновку от магнитолы с навигацией?

[gav]

в схемах посмотреть, на свой год

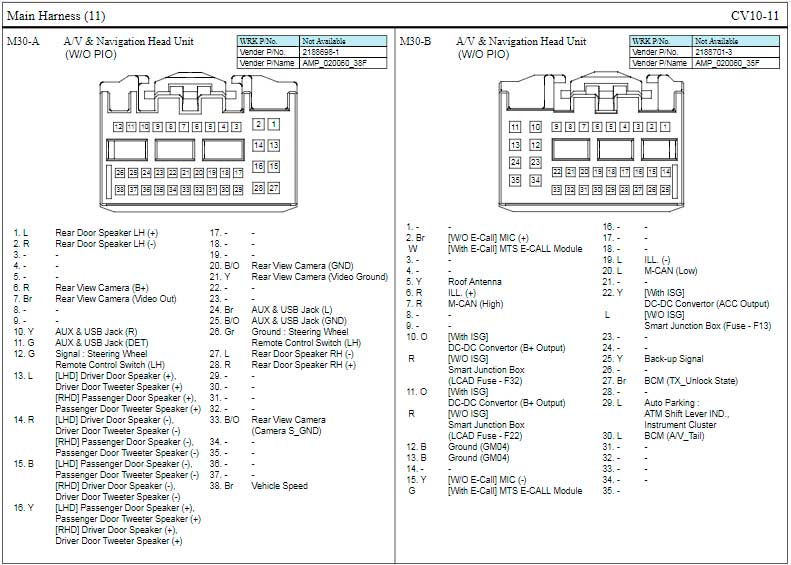

вот для ШГУ MY2017 Premium



контакты там, кстати, гораздо тоньше, чем были в предыдущих годах на разъемах Cxx (2-рядных) - примерно 1.1 мм в ширину снаружи (пин еще тоньше) и около 15 мм в длину
