Доброе время суток читающим эти строки. Решил рассказать как я сделал линейные выходы со штатной магнитолы с предварительным усилителем. Задача ставилась поднять уровень сигнала на внешний усилитель до нескольких вольт и избавиться от обрезания частот ниже 100Гц., которое штатное ГУ имеет на высокоуровнем ("колоночном") выходе. Поиск готового усилителя(или набора для самостоятельной сборки) с коэффициентом усиления 4-5 не увенчался успехом. Но попутно на сайте магнитола.ру наткнулся на схему искомого уся и даже готовую печатную плату в формате lay для программы Sprint-Layout. Правда была она для мелких радиодеталей типа smd, монтаж которых осуществляется на печатную плату со стороны дорожек. Микросхема операционного усилителя тоже была мелкой с шагом ножек менее 1мм. Распаять такое без опыта представилось мне сложным. Но на удачу микросхема выпускается в нескольких типах корпусов, включая DIP, которые я в юности спокойно паял в радиокружке. Шаг ножек SOP и DIP отличается ровно в 2 раза - 1,27 и 2,54мм., так что я увеличил в программе плату в 2 раза, немного изменил и сделал печатную плату. Использовал так называемую технологию ЛУТ. Т.е. лазерно-утюжную. Отличается простотой и отличной повторяемостью. Во всяком случае у меня получилось с первого раза и результат последующие 5 раз был один и тот же. Выкладываю последовательные фото процесса, если будут вопросы с удовольствием отвечу. - оригинальный файл из инета мой вариант, отпечатанный с помощью лазерного принтера на мелованной бумаге. заготовки для плат. Фольгинированный гетинакс. наклеено на платы. Печатью на медь, скотч с обратной стороны. утюжком их 30 секунд на полной мощности. потом в горячую воду на минуту и смывать под струёй из-под крана и зубной щёткой. после очистки от бумаги. Можно травить. химикаты для раствора. Лимонная кислота(на весах), перекись водорода и соль. смешал и поставил в горячую воду. Плату в ванночку. как протравилось раствор стал зелёным. после смывки тонера ацетоном. просверлил отверстия под детали. облудил. начал паять. готово. вымыто от флюса. следующий этап проверка. Невероятно, но 2 спаянные платы работают.

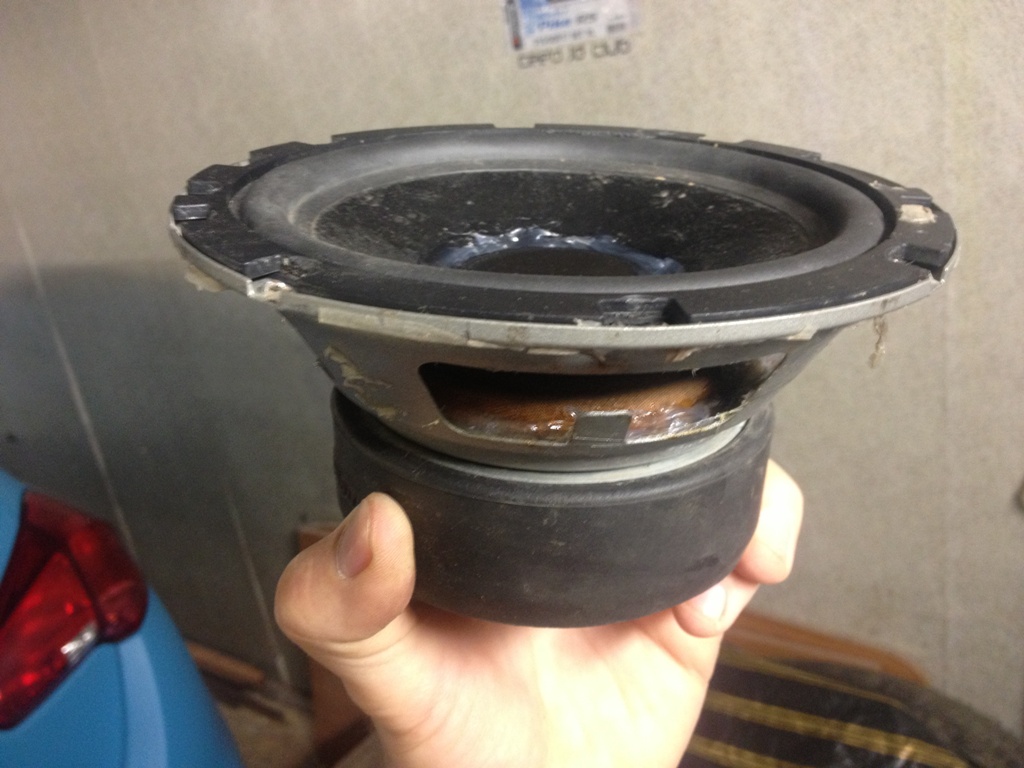

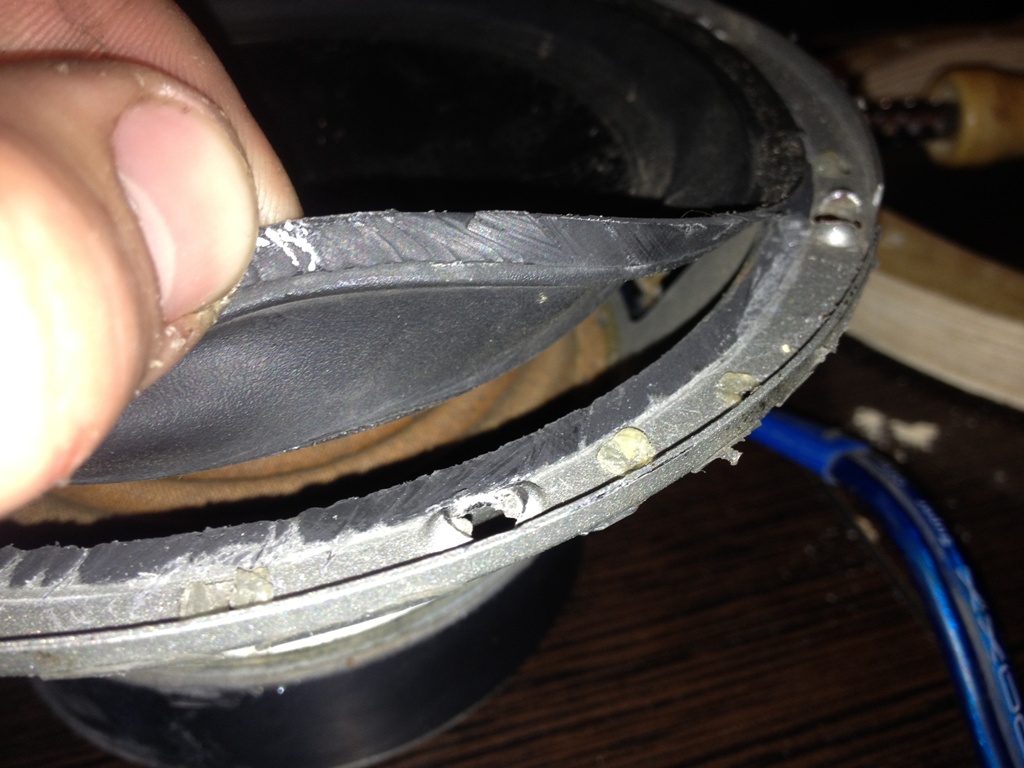

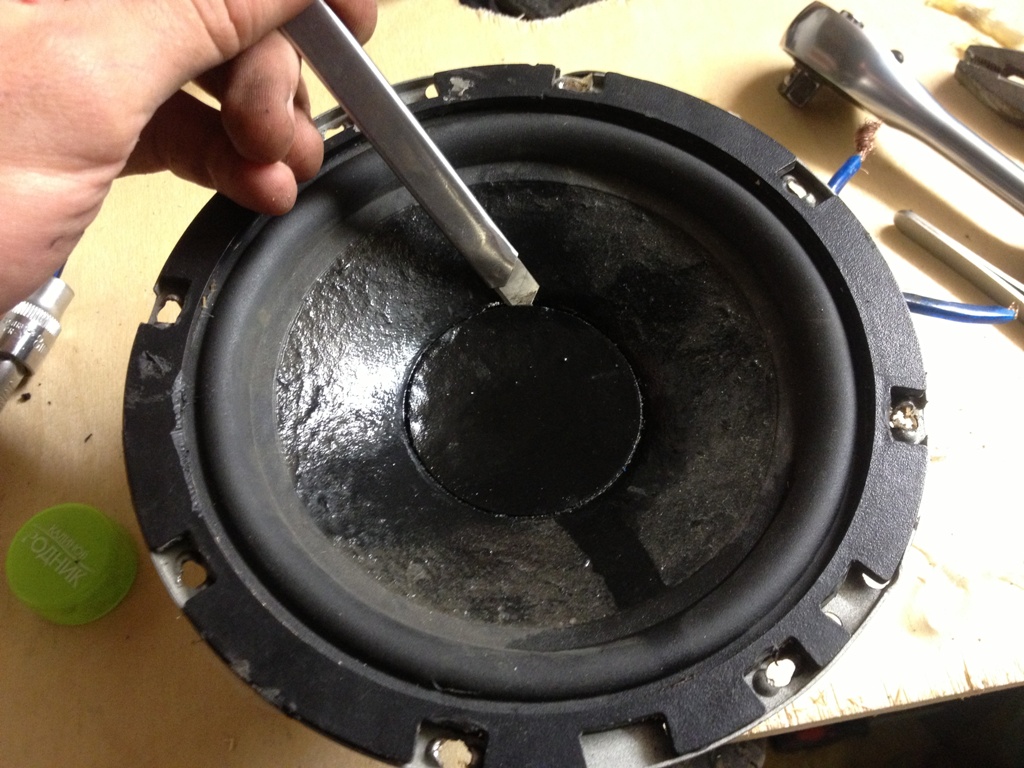

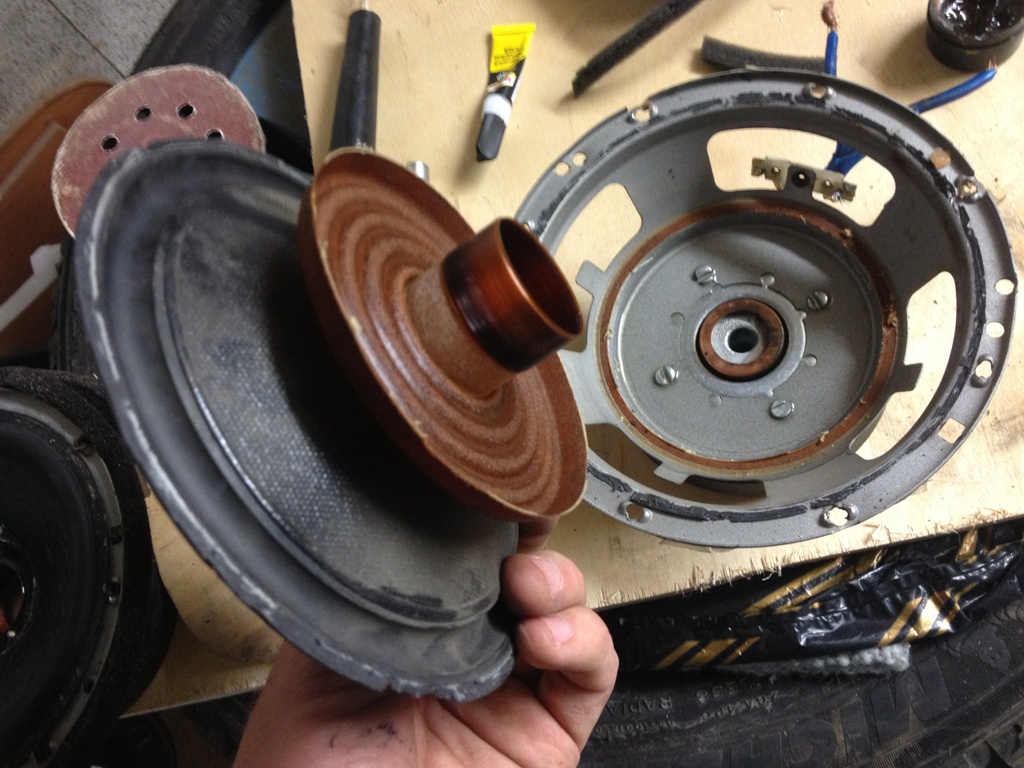

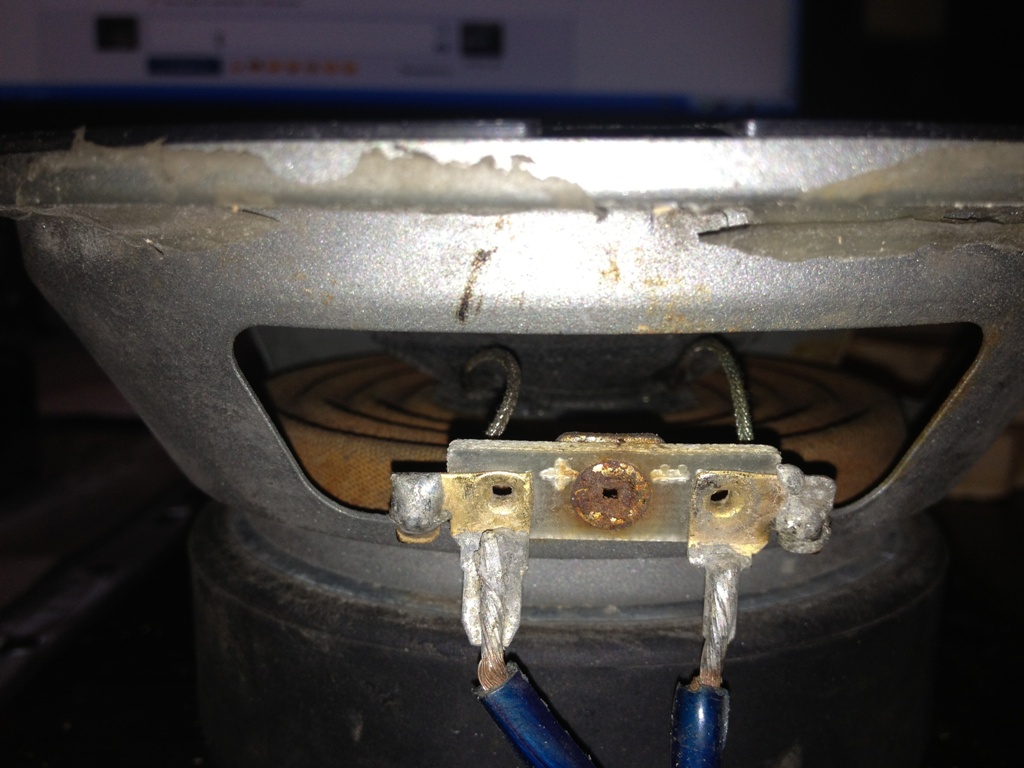

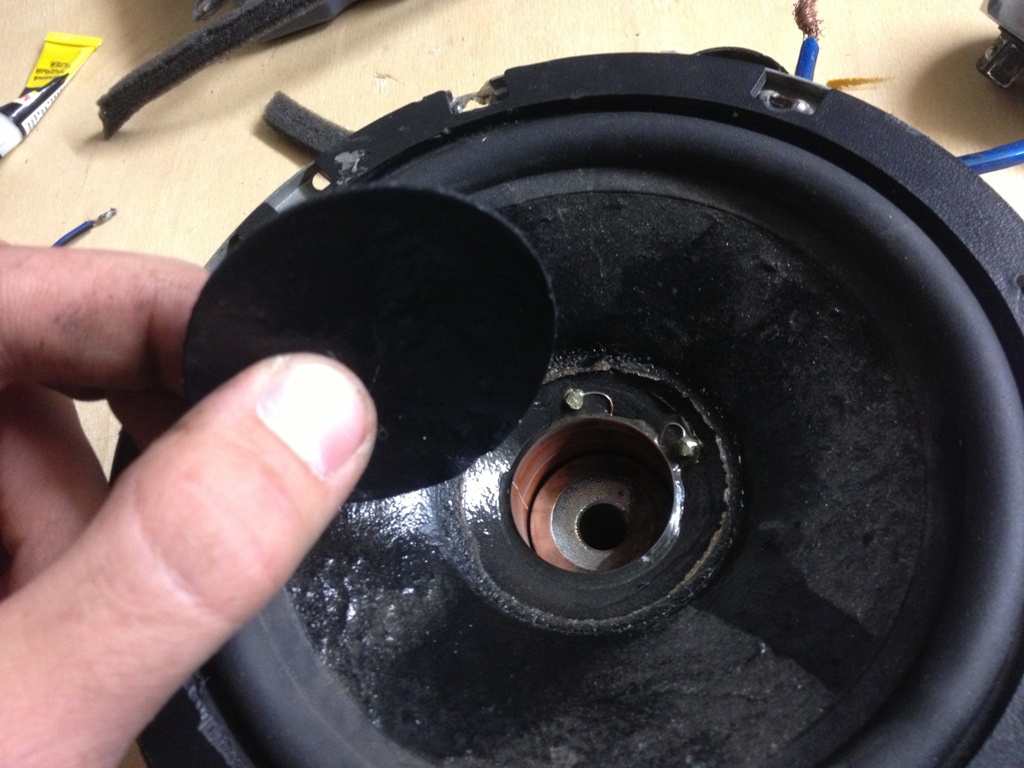

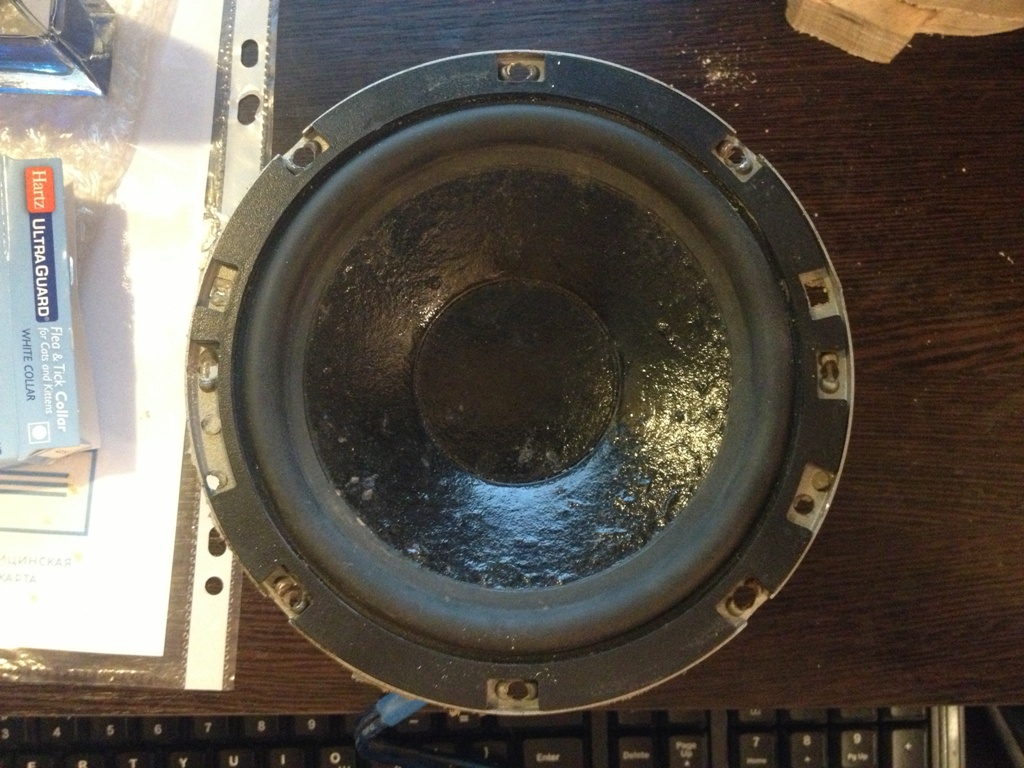

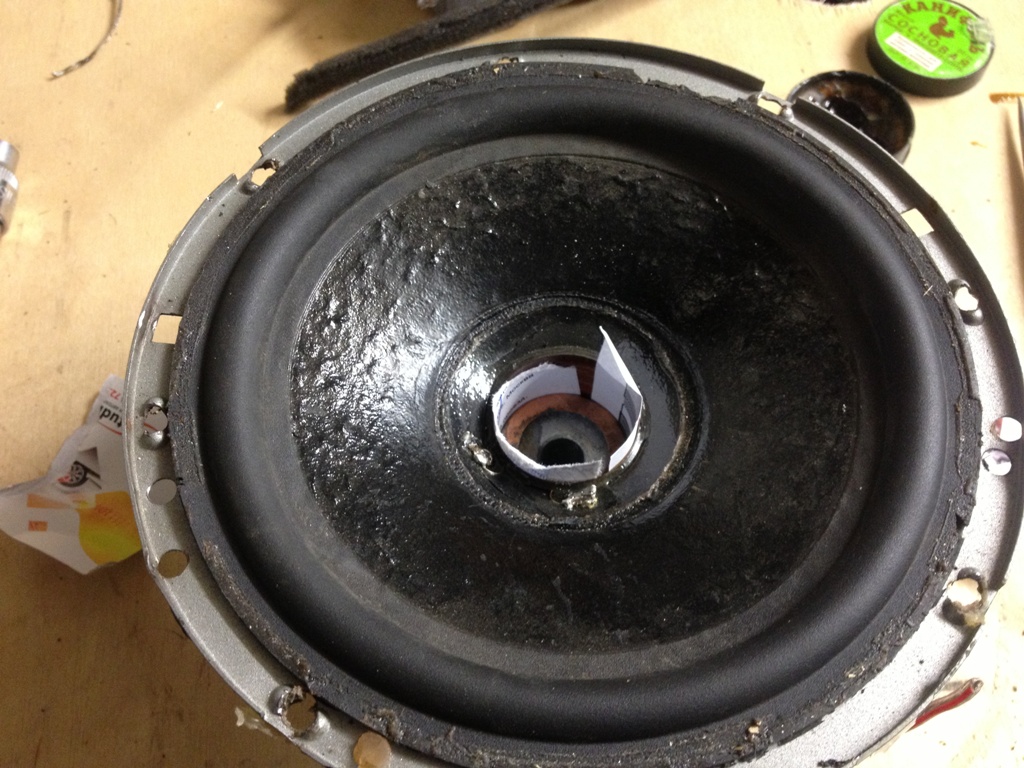

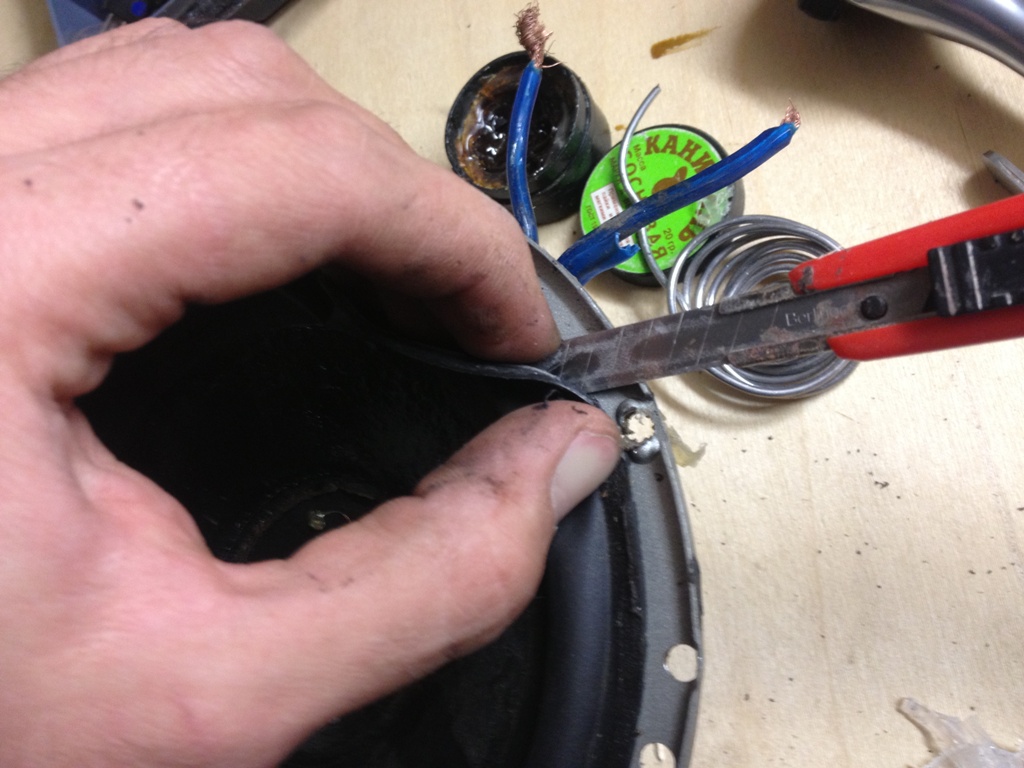

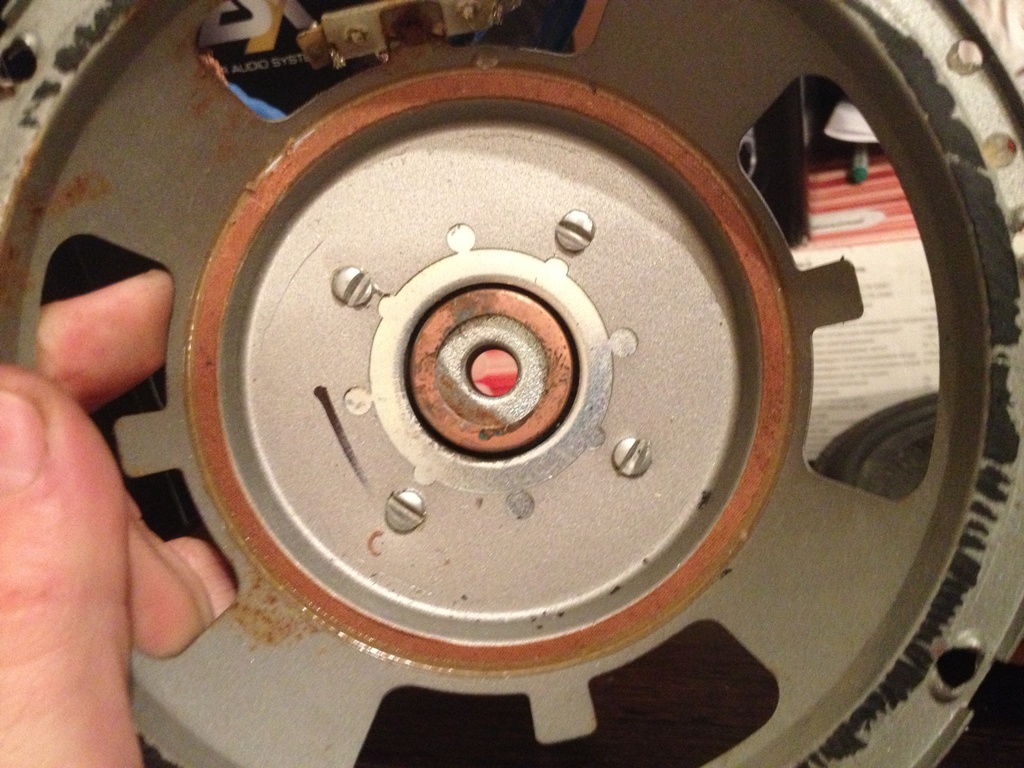

Всем привет. Мои колонки DLS R6A LE стали не выдерживать нагрузки от дачных бухачей, клубных тусовок и выездов. В итоге у меня с интервалом 2 месяца сдохли два мида R6A ... первый в июне, второй в начале августа. В принципе данный комплект играл до этого 4 года в прошлой машине hyundai accent'e c тем же усилком в паре EOS AE35T LE ..., могли сдохнуть и от старости. Не долго думая я сразу себе купил б\у миды R6A, заменил и теперь наслаждаюсь музыкой дальше .... Но руки то чешутся. :Malicious-TrollInsane: Решил я разобрать старые миды и понять из-за чего они перестали работать ... Сначала я замкнул провода обычной пальчиковой батарейкой. Результат "нуль", диффузор не сдвинулся ... Начал искать в инете отчеты по разбору автомобильных колонок, но нашел всего 2 отчета. На основе их разобрал свои. Внизу подробнее ... Вот сам мид DLS R6A При более детальном просмотре я понял в чем не исправность моих колонок - пористые провода идущие от катушки до контактов "+" и "-". Вот они виновники неисправности моих колонок ... Они надломились в районе диффузора. Скорее всего от басов. Снимаем центральный колпачок с мида. Для это берем шприц, набираем в него растворитель (ацетон) и по краям (где шви) смачиваем. Потом берем лезвие, поддеваем и ведем по кругу приподнимая колпачок. Отдираем верхнюю мембраму с помощью лезвия. Тут тоже полезно промочить все растворителем. Нижний диффузор я просто по максимум взял по краям и прорезал лезвием. Я пробовал пропитывать его растворителем, как было сказано в отчетах в инете, но ни чего не получилось. Пришлось резать. Осматриваем катушку и магнит, а так же очищаем от мусора (если он есть). Вместо старых проводов я припаял новые (серебренные) от dls'их твитеров (пищалки). Чтобы проверить будет ли работать колонка, подключаем к контактам пальчиковую батарейку. Место пайки залил клеем и герметиком. Колонку собрал в обратной последовательности, промазав все швы клеем моментом и сверху герметиком. Очень важный момент. Перед тем, как клеиь обратно нижний диффузор нужно между магнитом и катушкой засунуть равномерно по кругу кусочки бумаги/картона (что помещается). Если этого не сделать, то велика вероятность, что катушка будет задевать магнит при прослушивании музыки и будет раздаваться скрежет. Когда все собрали, то в конце прижимаем все толстой книгой (у меня покерный набор) и сверху еще кладем любой тяжелый груз. В итоге, эти колонки я поставил себе в задние двери и играют они от штатного ГУ напрямую. Честно, они ни чем не лучше штатных колонок при таком подключении ... ну чуть-чуть звук отличается глубиной баса. Не более ... надо через усилок ставить) Кстати, штатные колонки не выдерживают усилка, хрипят. :s: :Happy-Ok: Всем спасибо за внимание. Надуюсь данная тема продолжится и будут еще отчеты от одноклубников по ремонту акустики. :22:
